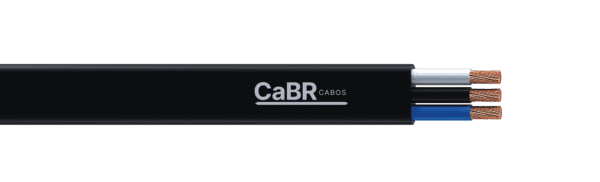

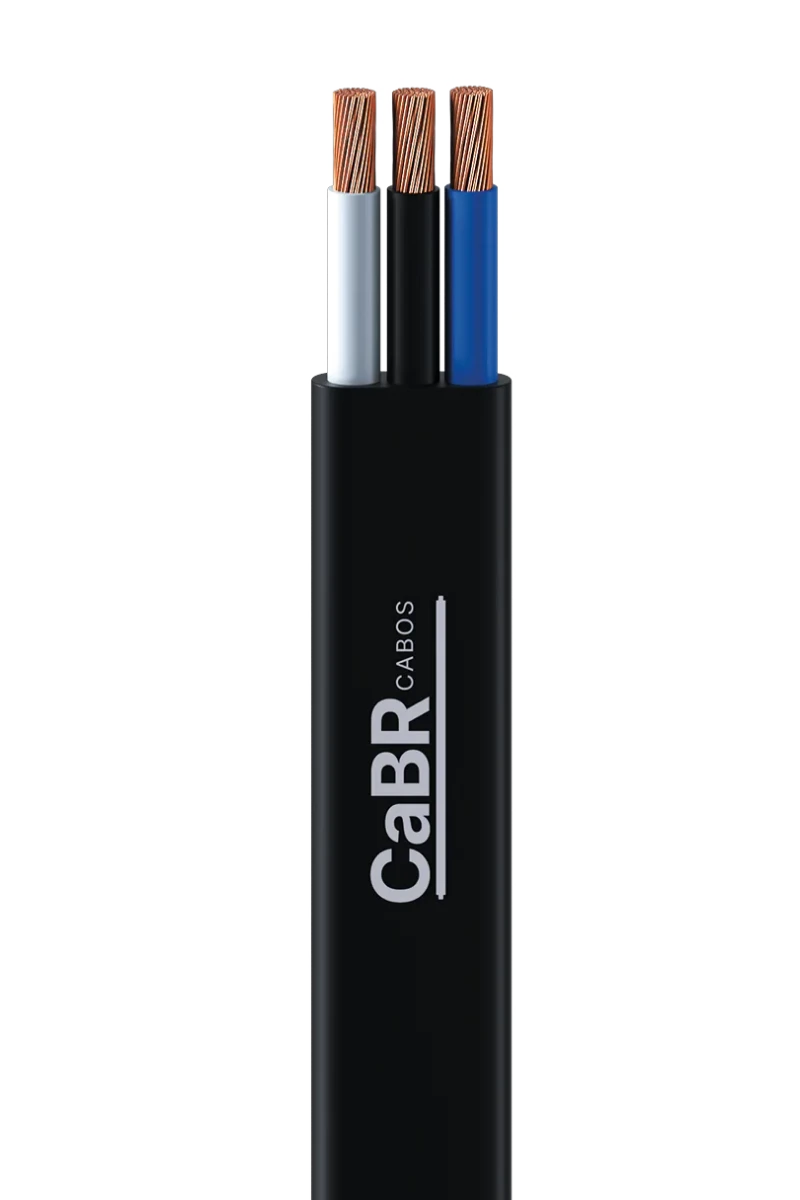

CaBRNAX FLAT MULT. 90°C – Cabo para Poços Artesianos 0,6/1kV COBRE-HEPR-PVC CL.5 NBR 7286

CaBRNAX FLAT MULT. 90°C

Características Construtivas

Condutor: Formado com fios de Cobre eletrolitico nu, têmpera mole, com encordoamento Classe 5.
Isolação: Composto extrudado termofixo HEPR para temperaturas máximas no condutor de até 90ºC.
Identificação da Isolação: Preta, Azul, Branco e vermelho.
Capa Interna: Composto termoplástico de PVC tipo ST2 na cor preta com propriedades retardantes de chamas.

Identificação: São normalmente fornecidos nas cores: Preto e Cinza.

Especificações Aplicáveis: NBR 7286 e NBR NM 280.

Acondicionamento: Bobinas de Madeira.

Temperaturas:
Serviço contínuo: 90°C
Sobrecarga: 130°C
Curto-Circuito: 250°C

Os cabos CaBRNAX FLAT 90°C, por possuírem isolação em composto termofixo HEPR podem operar com maior capacidade de corrente, permitindo dessa maneira a utilização de seções menores quando comparado a cabos com isolação termo-plástica convencional. A cobertura de policloreto de vinila (PVC), além de excelente resistência a abrasão e baixo coeficiente de atrito proporciona uma instalação simples, rápida e segura. Os cabos CaBRNAX FLAT 90° C são utilizados em circuitos de alimentação de bombas submersas (poços artesianos)

Aplicação

Os cabos CaBRNAX FLAT 90°C, por possuírem isolação em composto termofixo HEPR podem operar com maior capacidade de corrente, permitindo dessa maneira a utilização de seções menores quando comparado a cabos com isolação termo-plástica convencional. A cobertura de policloreto de vinila (PVC), além de excelente resistência a abrasão e baixo coeficiente de atrito proporciona uma instalação simples, rápida e segura. Os cabos CaBRNAX FLAT 90° C são utilizados em circuitos de alimentação de bombas submersas (poços artesianos)

Fazer orçamento

CaBRNAX FLAT MULT. 90°C – 3 Condutores

Cabo para Poços Artesianos 0,6/1kV COBRE-HEPR-PVC CL.5 NBR 7286

Seção do
Condutor Fase
(mm²)		Espessura
Nominal da
Isolação
(mm)		(Cobertura)
Espessura
Nominal da
Cobertura
(mm)		(Cobertura)
Largura
(mm)		(Cobertura)
Altura
(mm)		Massa Nominal
Aproximada
(Kg/Km)
1,50,70,94,5610,4090
2,50,71,05,3111,98125
4,00,71,05,7413,20176
6,00,71,16,5415,15245
10,00,71,27,6418,12374
16,00,71,28,6421,30541
25,00,91,410,6226,54858
35,00,91,511,9830,101162
50,01,01,713,9535,121621
70,01,11,815,8840,892247
95,01,11,917,8946,202934
120,01,22,021,7458,413897
150,01,42,225,2166,454912
185,01,62,428,0873,125998
240,01,72,731,9884,217812

Notas

  • Sob consulta, poderão ser fornecidos com cobertura em outras cores;
  • Sob consulta, poderão ser fabricados com 2 ou 5 vias;

CaBRNAX FLAT MULT. 90°C – 4 Condutores

Cabo para Poços Artesianos 0,6/1kV COBRE-HEPR-PVC CL.5 NBR 7286

Seção do
Condutor Fase
(mm²)		Espessura
Nominal da
Isolação
(mm)		(Cobertura)
Espessura
Nominal da
Cobertura
(mm)		(Cobertura)
Largura
(mm)		(Cobertura)
Altura
(mm)		Massa Nominal
Aproximada
(Kg/Km)
1,50,71,04,7814,10124
2,50,71,05,3114,98174
4,00,71,15,9716,97241
6,00,71,26,7519,85335
10,00,71,37,8523,56510
16,00,71,49,1028,20759
25,00,91,610,9534,891179
35,00,91,712,4039,401585
50,01,01,814,1246,542209
70,01,11,816,2153,873015
95,01,11,918,2460,893945
120,01,22,022,4868,405168
150,01,42,227,1572,086176
185,01,62,428,9874,517884
240,01,72,732,5486,3010220

Notas

  • Sob consulta, poderão ser fornecidos com cobertura em outras
  • Sob consulta, poderão ser fabricados com 2 ou 5 vias;
